气液进料分布器

大型精馏塔在应用规整填料或散堆填料时，塔内气体的均匀分布，尤其是进料口（或再沸器汽液混合物返回口）气流的初始分布，对精馏塔的分离效率和产品质量有重大影响。主要原因是填料阻力降很小，因而很难自我修正气体的分布。例如炼油厂原油蒸馏装置中的减压塔，直径6～10米，油气混合物以40～60m/s的速度喷入塔内

由于塔径大，填料床高径比较小，气体入口速度又很高，如果没有适宜的气体分布器，就会引起如下问题：

1:气体偏流，大大降低填料之分离效果。

2:上升气流中夹带渣油液滴，降低侧线产品质量。

3:气体分布不均，使局部气速过高，引起填料干板现象，引起填料结焦和堵塞。

因此对大型填料塔来讲，气液混合进料分布器的设计是非常重要的。

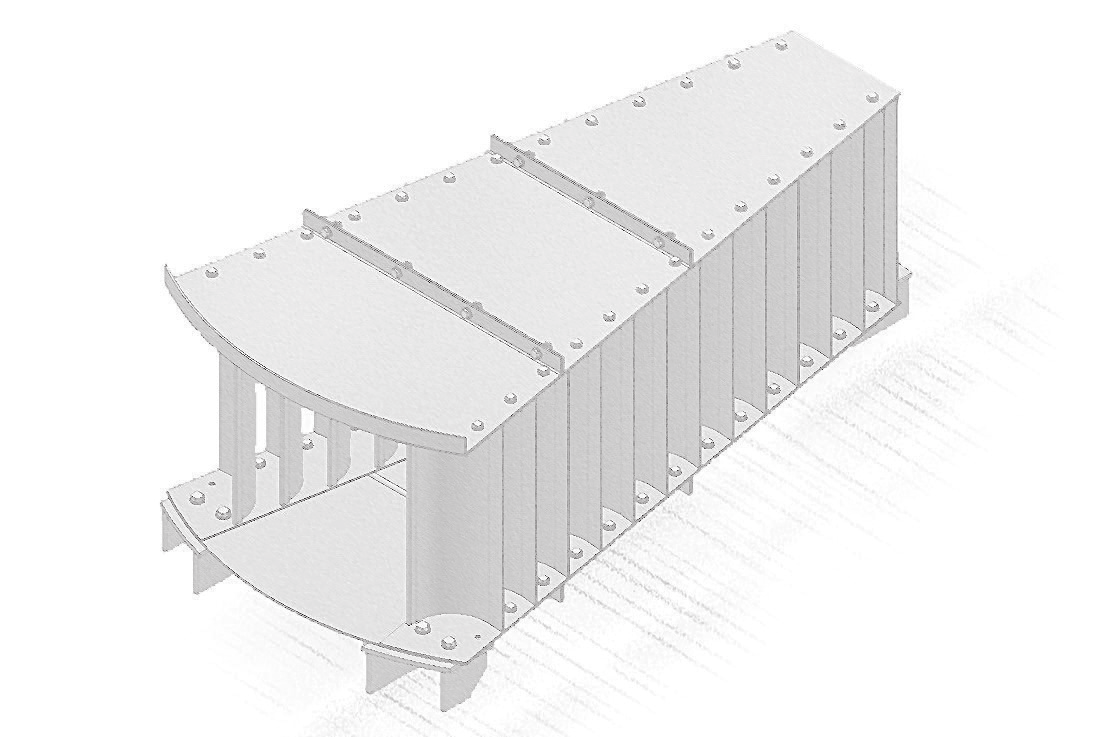

如图所示，该分布器，其结构能保证气液混合流流道截面逐步扩大，无突变部分，因而能量损失少、气流阻力小。由于气流由水平径向流经过平滑转向，先向下后向上，所以其中液体得以较好分离，液沫夹带少。由于减速后的气流折向向上，四周对称，并在内筒向上流的过程中进一步均化，故气流分布的均匀性较好。又因塔底反射转而向上，该过程中液体分离，夹带率为千分之一，气流在塔内均匀分布，因逐渐减速，故压降小于2mm水柱。
